羅茨風機組成系統由38個零配件組成！分解圖！

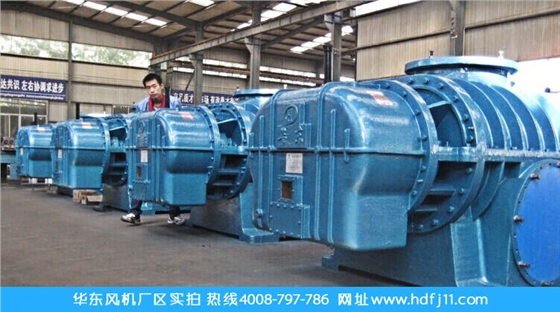

羅茨風機的組成系統很繁雜，有很多零配件，今天小編僅提供一下羅茨風機機頭的組成情況，也就是除去電機的部分！下面先上一張整體的羅茨風機實物圖：

下面該圖為羅茨風機的分解圖：

如果感覺圖片太小，還可以點擊這里：【下載大圖】

1、機殼

2、葉輪

3、主動軸

4、從動軸

5、驅端側板

6、齒端側板

7、軸承

8、軸承

9、齒端密封圈

10、驅端密封圈

11、軸承套筒

12、主動軸承壓蓋

13、從動軸承壓蓋

14、Z型密封圈

15、齒輪

16、平墊

17、U型螺母

18、齒輪箱

19、軸套

20、端蓋

21、平鍵

22、絲堵

23、油標

24、排氣體

25、黃油杯

26、齒輪箱墊片

27、風口接管

28、風口墊片

29、墊圈

30、風機帶輪

31、O形密封圈

32、定位銷

33、六角頭螺栓

34、六角頭螺栓

35、六角頭螺栓

36、六角頭螺栓

37、六角頭螺栓

38、六角頭螺栓

小結：該羅茨風機組成圖為三葉羅茨風機，二葉羅茨風機的結構與此相類似，葉輪更換為二葉即可，該圖為常見的羅茨風機機頭結構，對于一些逆流冷卻、密集型羅茨風機都是在此基礎之上根據工況所需改進而來。如果您有什么采購問題，可以聯系我們的官方客服熱線4008-797-786。
